Raflı & Bazalı Özel Monoblok Pano

Raflı & Bazalı Özel Monoblok Pano

Dorlion Metal Standart Monoblok Pano altyapısı temel alınarak geliştirilen bu ürün, müşterimizin kullanım ihtiyaçları ve teknik talepleri doğrultusunda standart monoblok pano aksesuarları ve projeye özel uygulamalar ile yeniden yapılandırılmıştır.

Standart pano konstrüksiyonu korunurken; ekipman yerleşimi, kablo yönetimi, erişilebilirlik ve kullanım kolaylığı dikkate alınarak baza, şeffaf polikarbon kapı, raf sistemi, otomat montaj alanları ve fırçalı kablo girişleri ürüne entegre edilmiştir.

Şeffaf Polikarbon Kapı Uygulaması

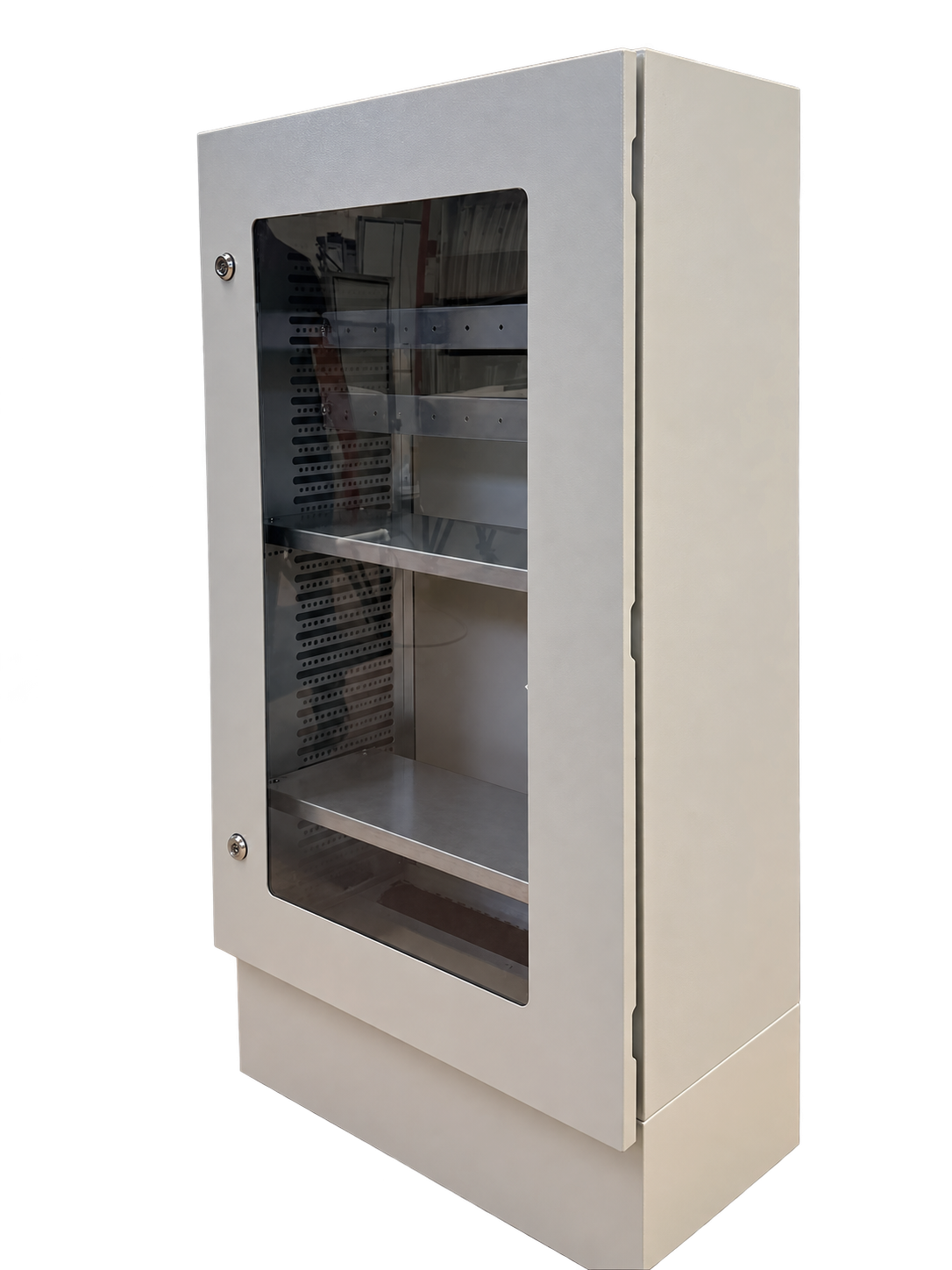

Pano içerisinde bulunan ekipmanların kapı açılmadan gözlemlenebilmesi amacıyla kapı üzerine geniş bir şeffaf polikarbon pencere uygulanmıştır.

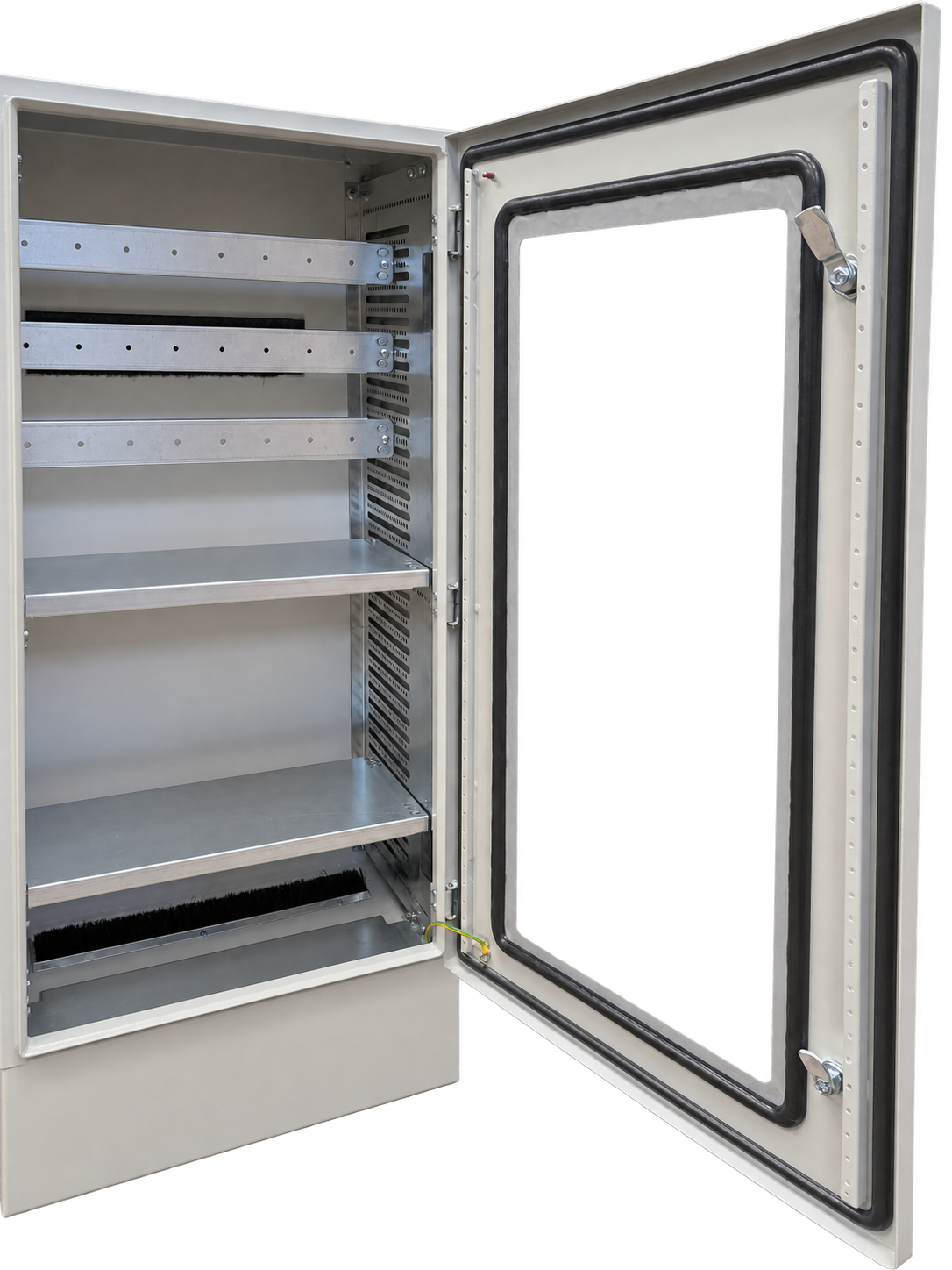

Polikarbon panelin kapıya sağlam şekilde tutunması ve panel ile metal kapı arasındaki birleşim bölgesinden toz ve su girişinin önlenmesine yardımcı olmak amacıyla çevresine özel dökme conta uygulaması yapılmıştır. Böylece şeffaf izleme alanı oluşturulurken pano kapısının koruyucu yapısının desteklenmesi amaçlanmıştır.

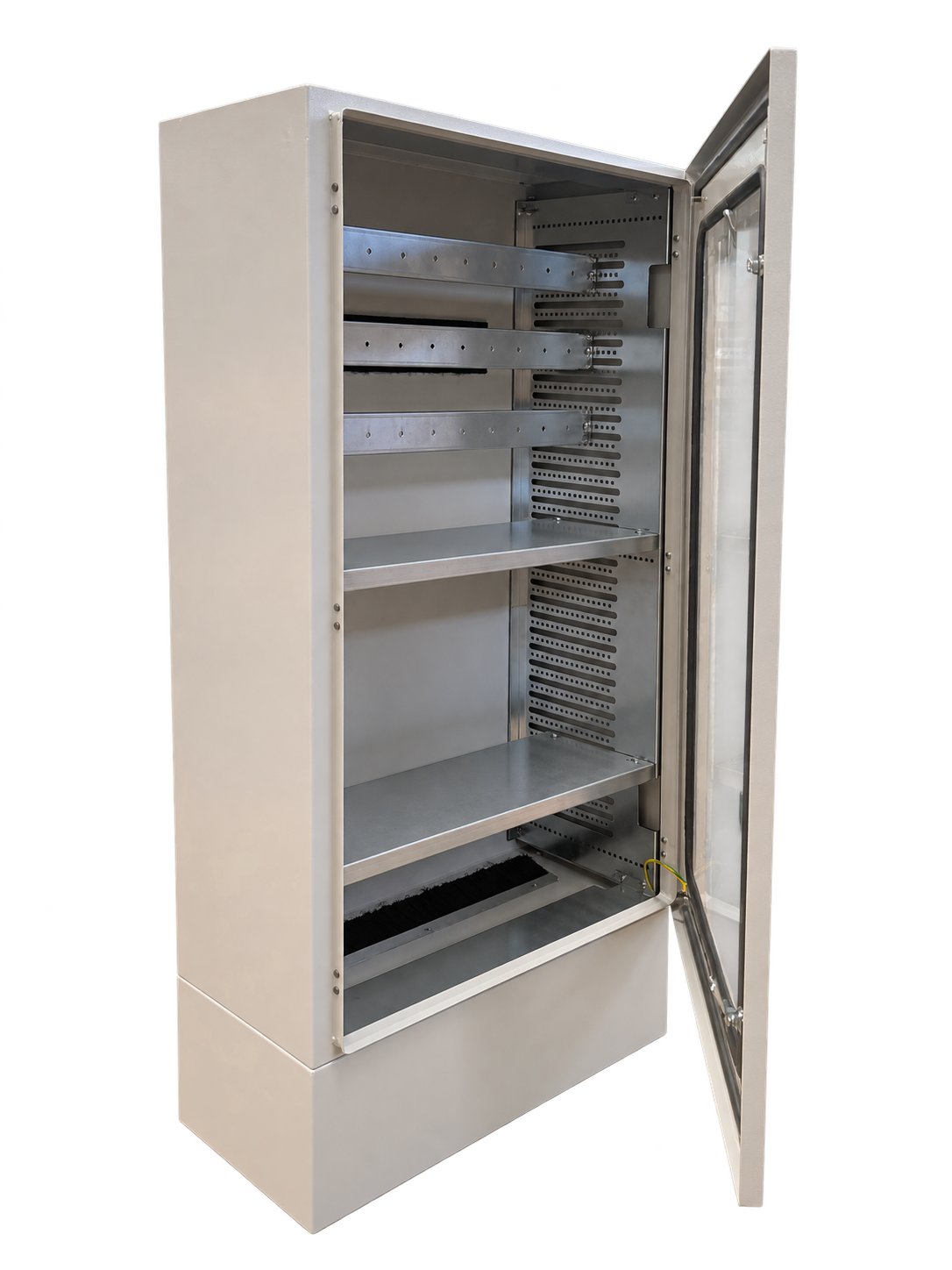

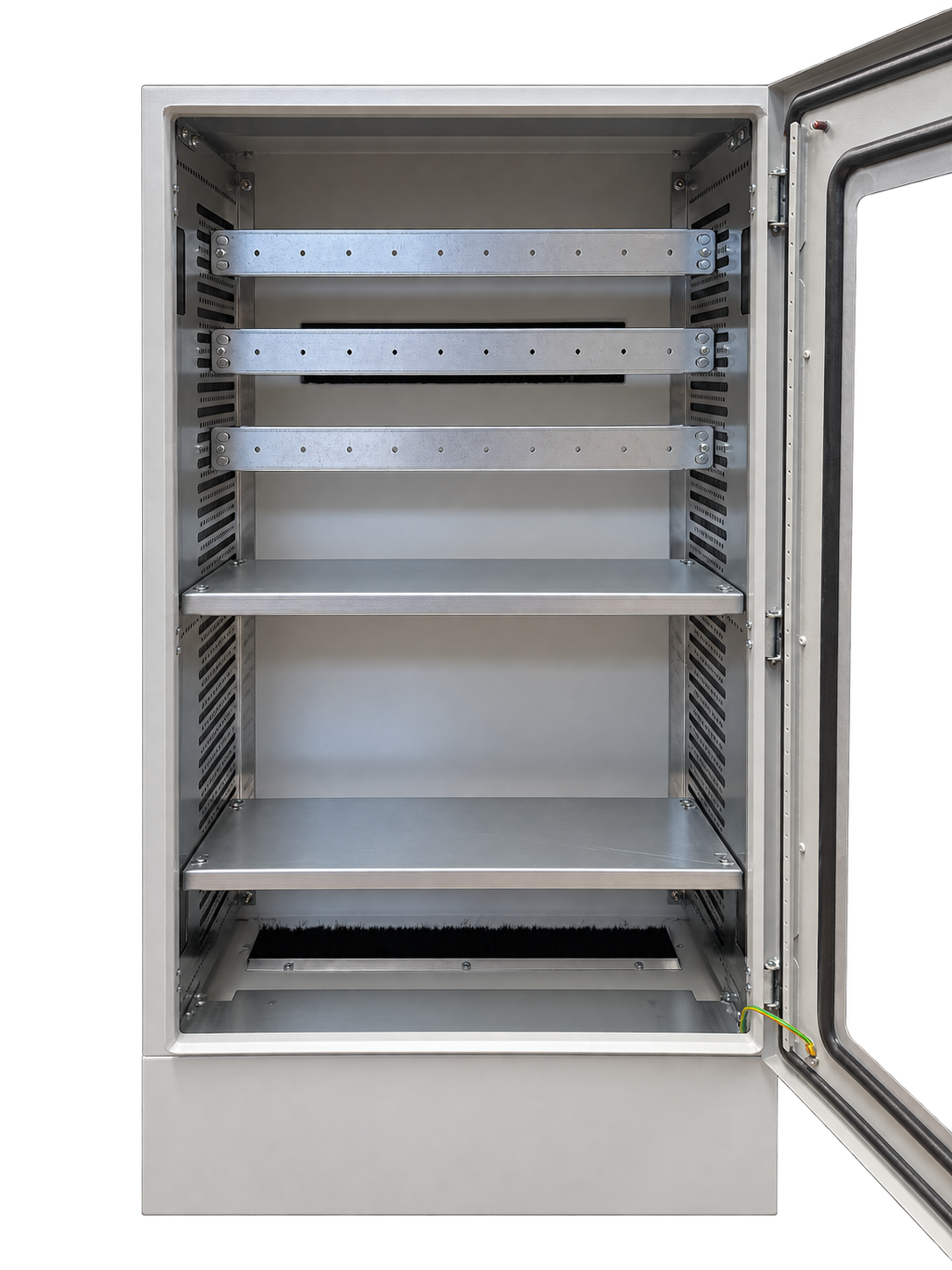

Ayarlanabilir Raf Sistemi

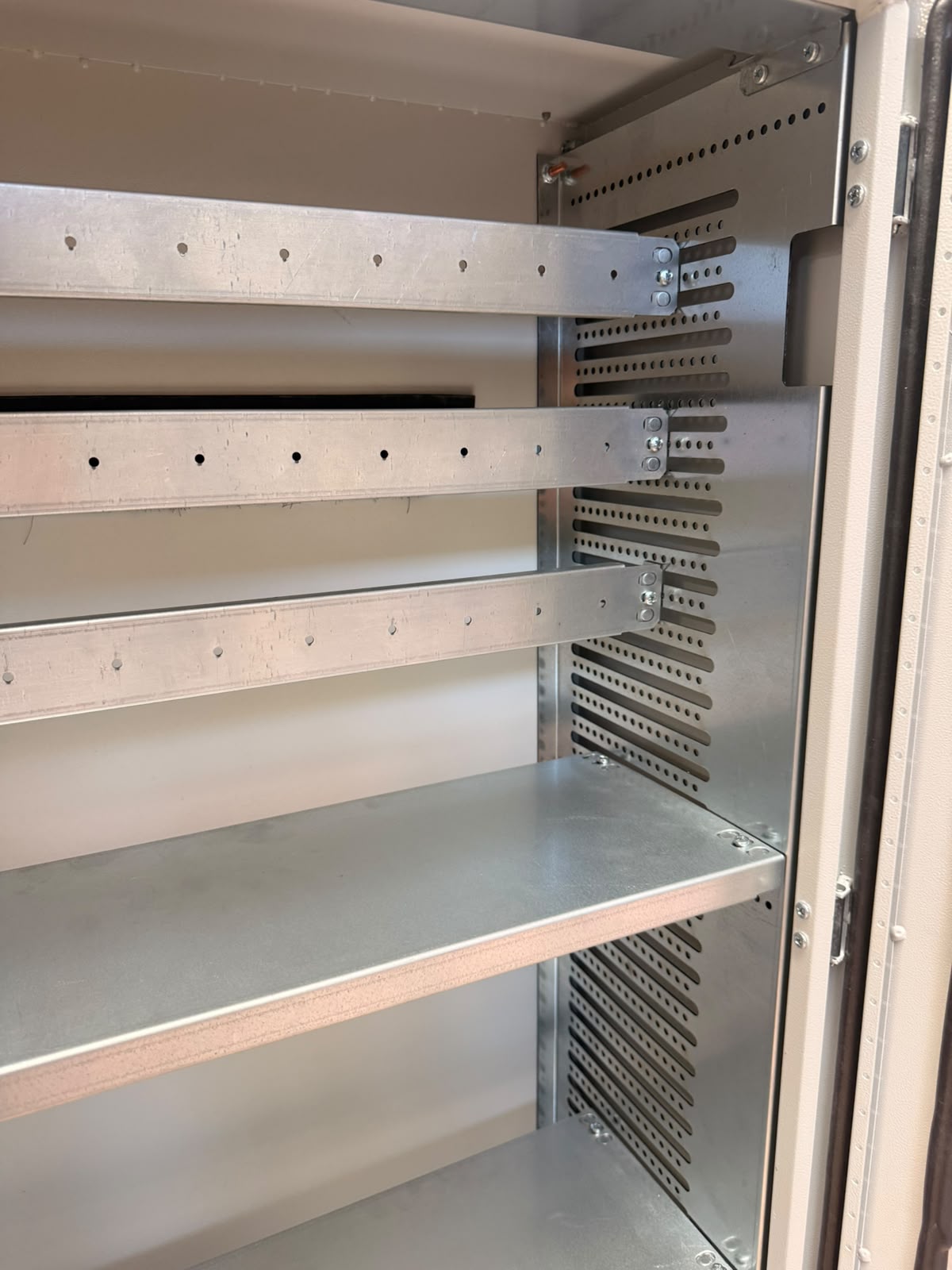

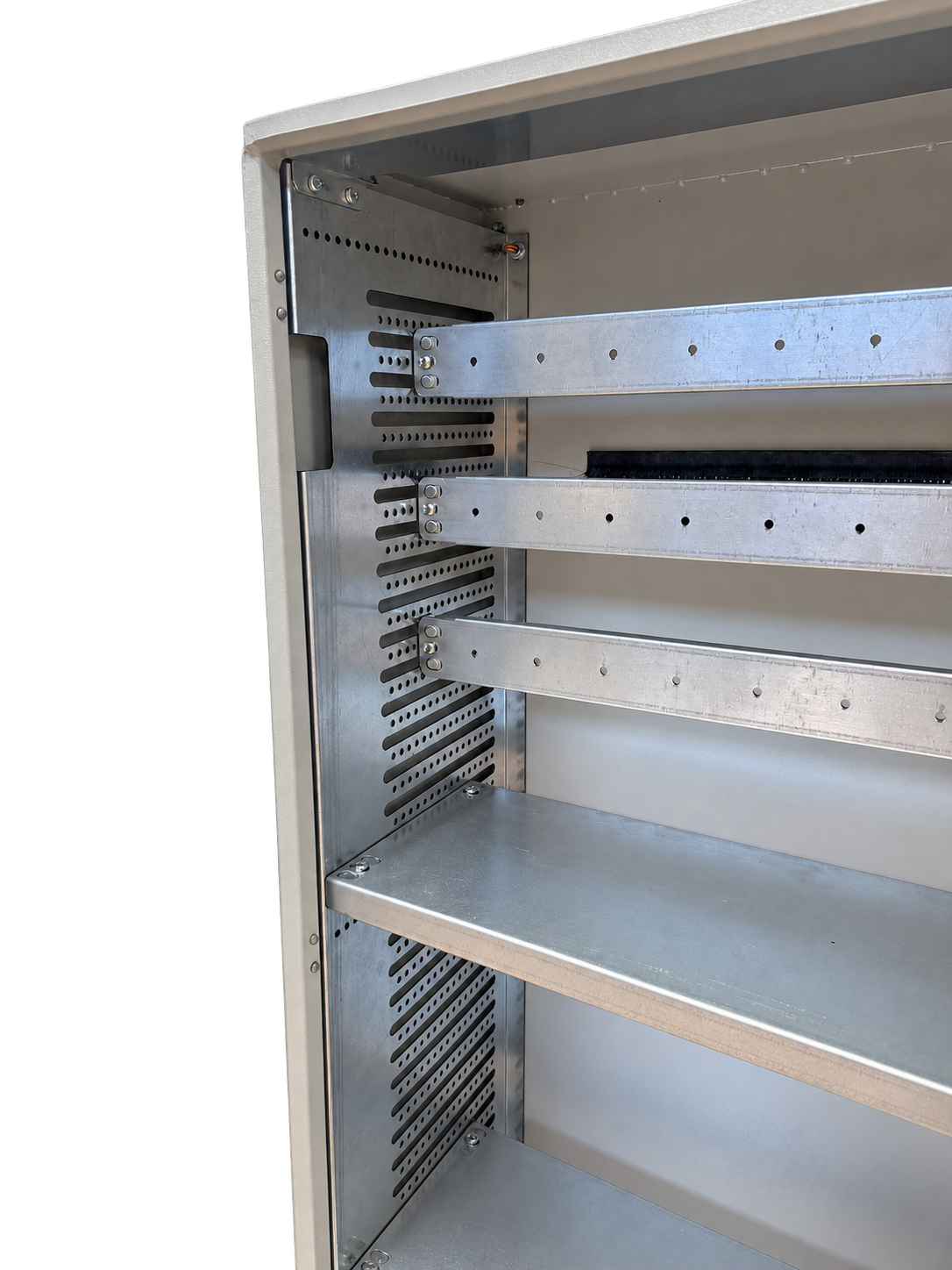

Pano içerisine farklı ekipmanların düzenli şekilde yerleştirilebilmesi amacıyla metal raf sistemi entegre edilmiştir. İç konstrüksiyonda kullanılan delikli ve ayarlanabilir taşıyıcı yapı sayesinde raf konumları uygulama ve ekipman yerleşimine göre düzenlenebilmektedir.

Bu yapı, farklı boyutlardaki cihazların pano içerisinde düzenli şekilde konumlandırılmasına olanak sağlarken bakım ve ekipman erişimini de kolaylaştırmaktadır.

Otomat ve Elektrik Ekipmanı Montaj Alanları

Raf sistemine ek olarak pano içerisinde otomatik sigorta (otomat) ve benzeri modüler elektrik ekipmanlarının montajına uygun alanlar oluşturulmuştur. Böylece aynı pano içerisinde hem raf tipi ekipmanların hem de elektrik dağıtım elemanlarının düzenli şekilde konumlandırılabileceği bütünleşik bir iç yapı elde edilmiştir.

Özel Baza Uygulaması

Standart Monoblok Pano gövdesine projeye özel metal baza eklenmiştir. Baza, panonun kullanım ve montaj yapısını desteklerken kablo yönetimi için de ek alan oluşturacak şekilde tasarlanmıştır.

Fırçalı Kablo Giriş ve Çıkışları

Müşteri talebi doğrultusunda kabloların pano içerisine farklı yönlerden düzenli şekilde alınabilmesi amacıyla fırçalı kablo geçiş sistemleri uygulanmıştır.

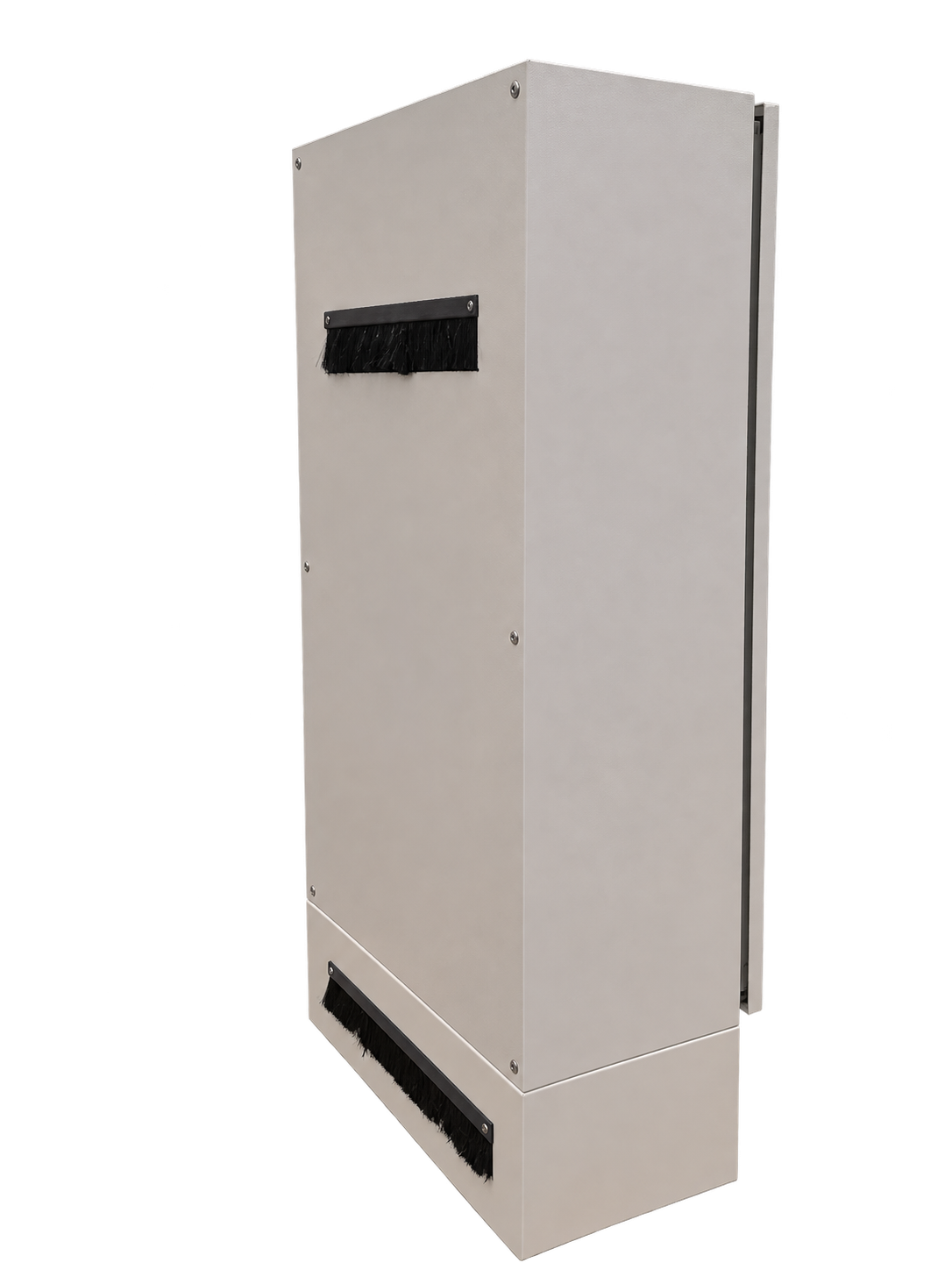

Kablo giriş ve çıkış noktaları; pano bazasında, pano alt bölümünde ve pano arka bölümünde oluşturulmuştur. Fırçalı geçiş yapısı, farklı kablo gruplarının düzenli şekilde yönlendirilmesine ve kullanılmayan geçiş alanlarının mümkün olduğunca kapalı tutulmasına yardımcı olmaktadır.

Standart Üründen Projeye Özel Çözüme

Bu uygulama, Dorlion Metal Standart Monoblok Pano ürünlerinin farklı proje gereksinimlerine göre nasıl özelleştirilebildiğinin bir örneğidir. Standart gövde ve aksesuar altyapısı kullanılarak müşterinin ekipman yerleşimi, kablo yönetimi ve kullanım ihtiyaçlarına uygun fonksiyonel bir pano çözümü oluşturulmuştur.
