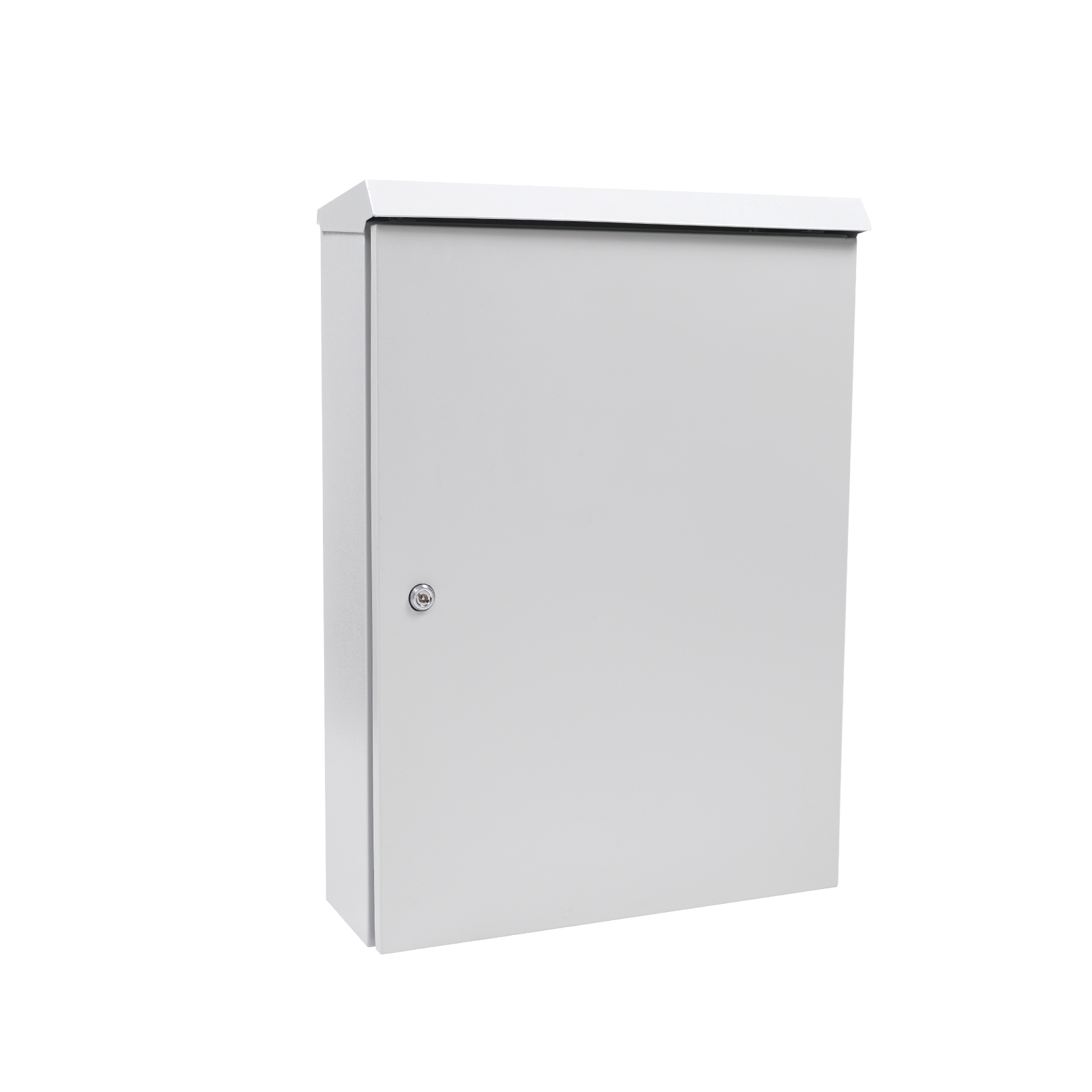

Harici Monoblok Pano

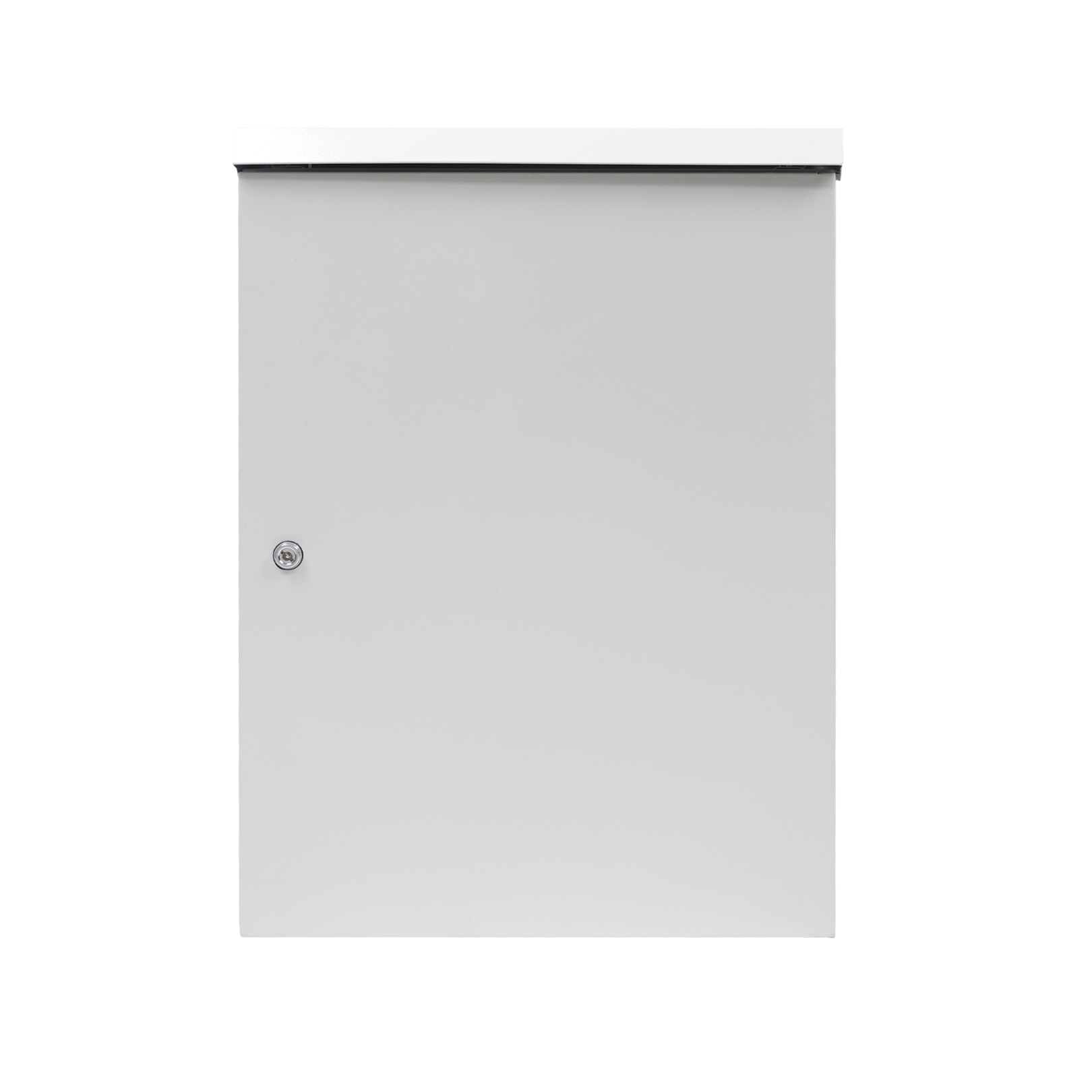

D01-3 Harici Monoblok Pano
Harici Monoblok Panolar; elektrik ve elektronik ekipmanların montajı için geliştirilmiş, kaynaklı ve dayanıklı monoblok gövde yapısına sahip pano çözümleridir. Dağıtım, kompanzasyon ve zayıf akım sistemleri başta olmak üzere farklı elektrik ve otomasyon uygulamalarında kullanılabilir.
Kullanım alanı ve proje gereksinimlerine göre farklı ölçü, sac kalınlığı, malzeme, yapı ve aksesuar seçenekleriyle üretilebilmektedir. Standart üretimin yanı sıra müşterilerimizin özel talepleri doğrultusunda farklı ölçü ve malzeme seçenekleriyle projeye özel tasarım ve üretim yapılabilmektedir.
Harici Kullanıma Uygun Tasarım
Harici Monoblok Panolar, özellikle dış ortam uygulamalarında pano ve içerisindeki ekipmanların çevresel etkilere karşı korunmasına yönelik mekanik yapıya sahiptir. Kullanılacağı saha ve montaj şekline göre ürün konstrüksiyonu ve aksesuarları özelleştirilebilir.
İki Farklı Uygulama Seçeneği
Harici Monoblok Pano serisi, kullanım ve montaj ihtiyacına göre iki farklı modelde üretilmektedir:
- Sahra Tipi Harici Monoblok Pano

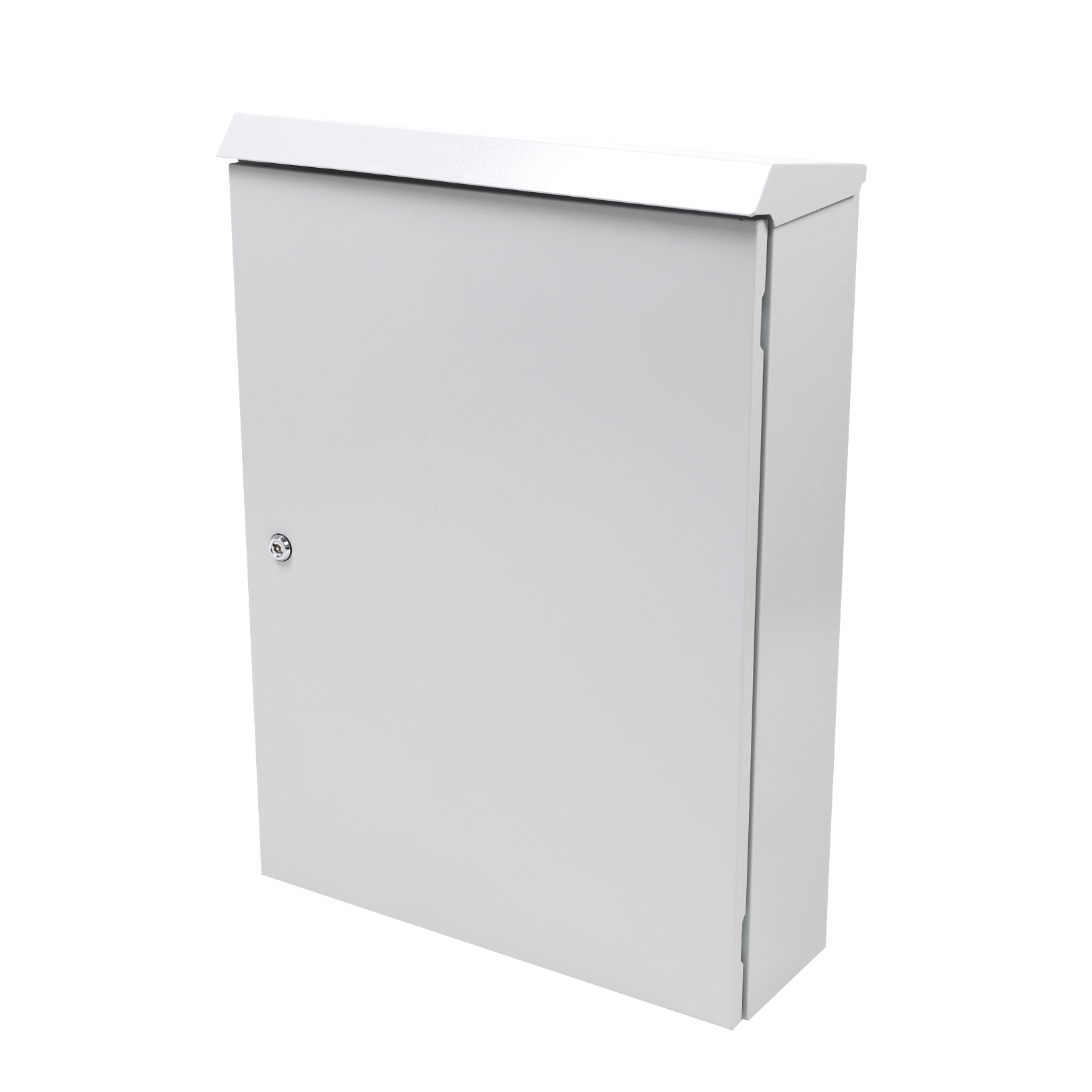

- Duvar Tipi Şapkalı Harici Monoblok Pano
Her iki model de proje gereksinimlerine göre farklı ölçülerde, malzeme seçeneklerinde ve özel mekanik uygulamalarla üretilebilmektedir.
Öne Çıkan Özellikler

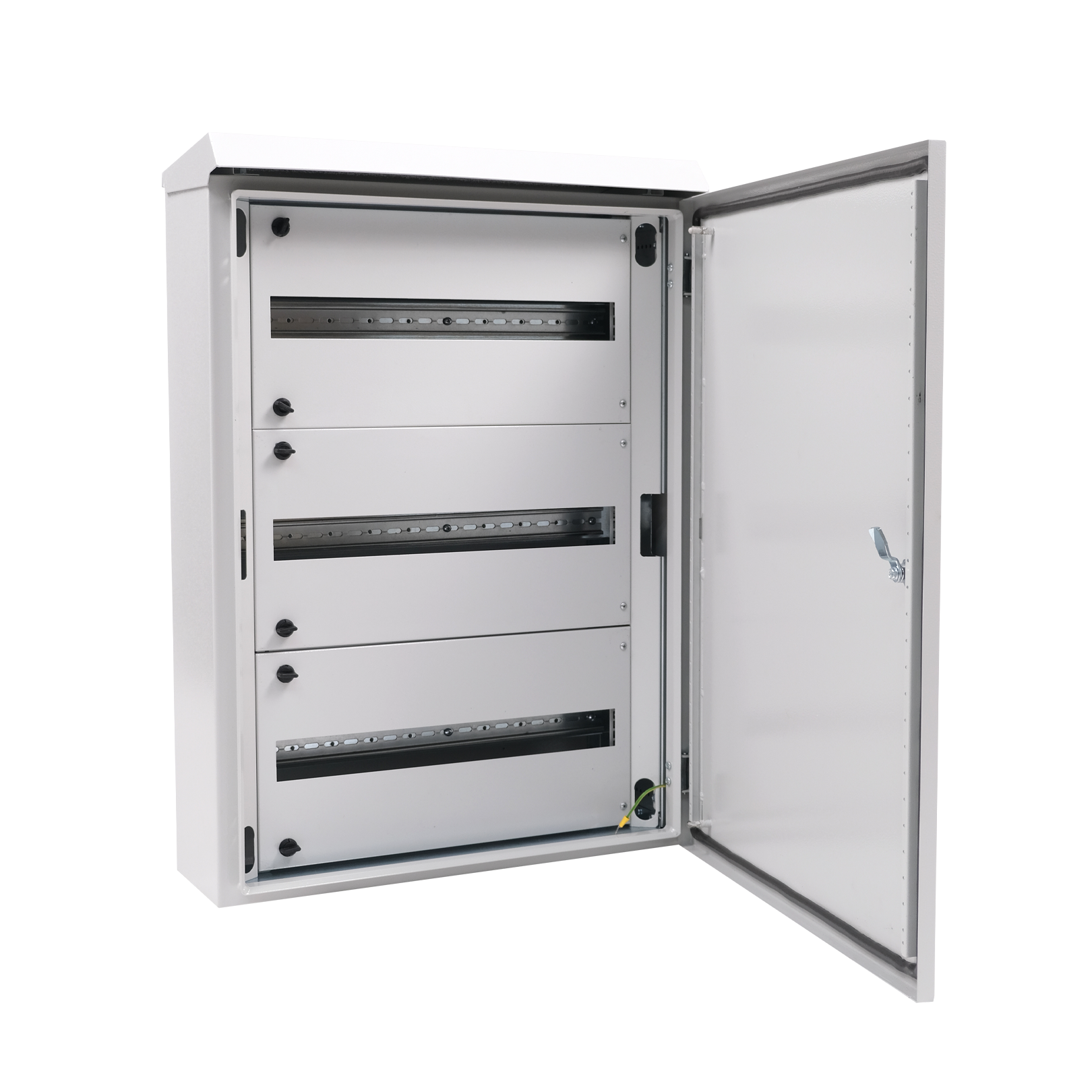

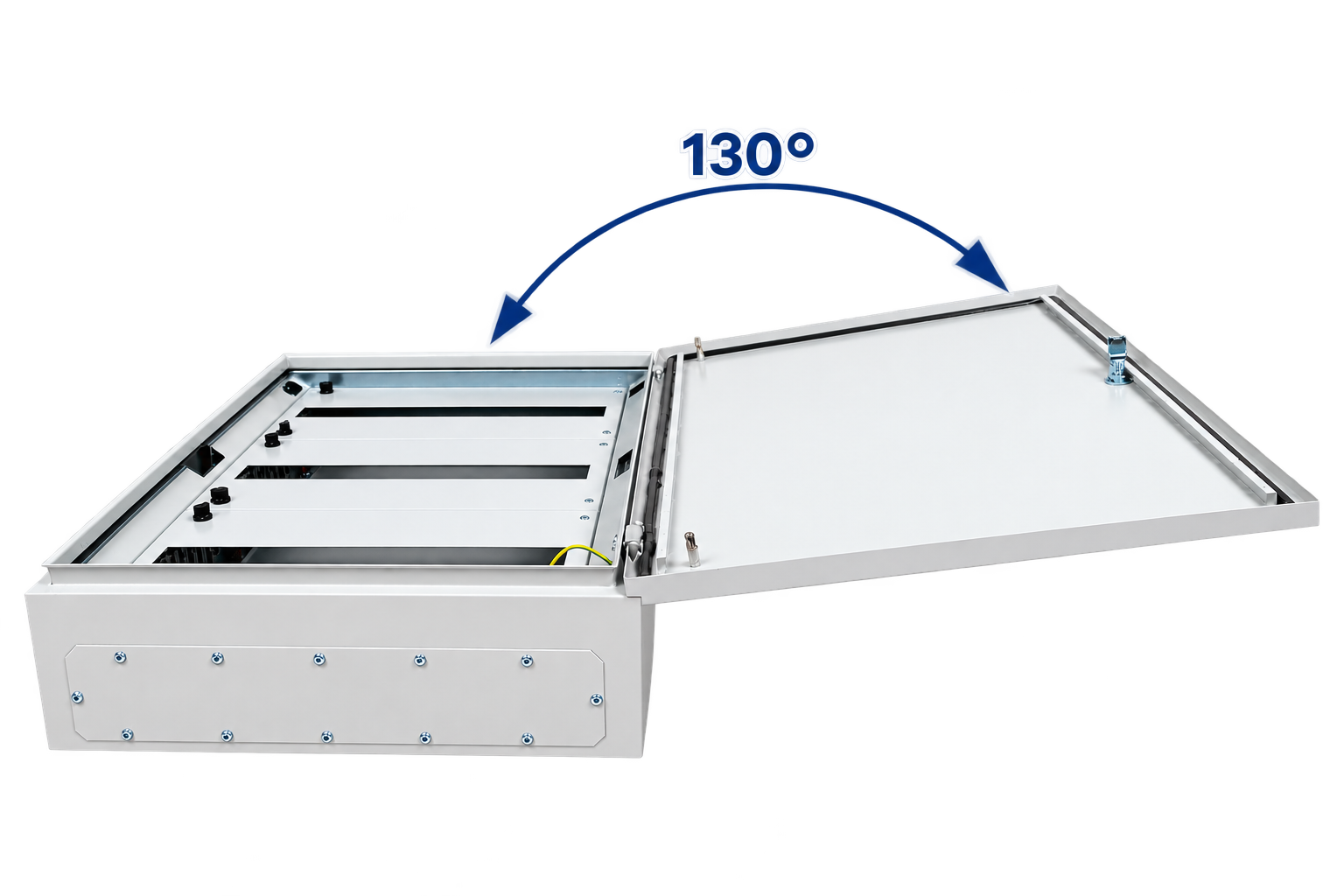

Kapı Açılma Derecesi
130° açılabilir kapı yapısı, pano içerisinde montaj, bakım ve servis işlemlerinde geniş ve rahat çalışma alanı sağlar.

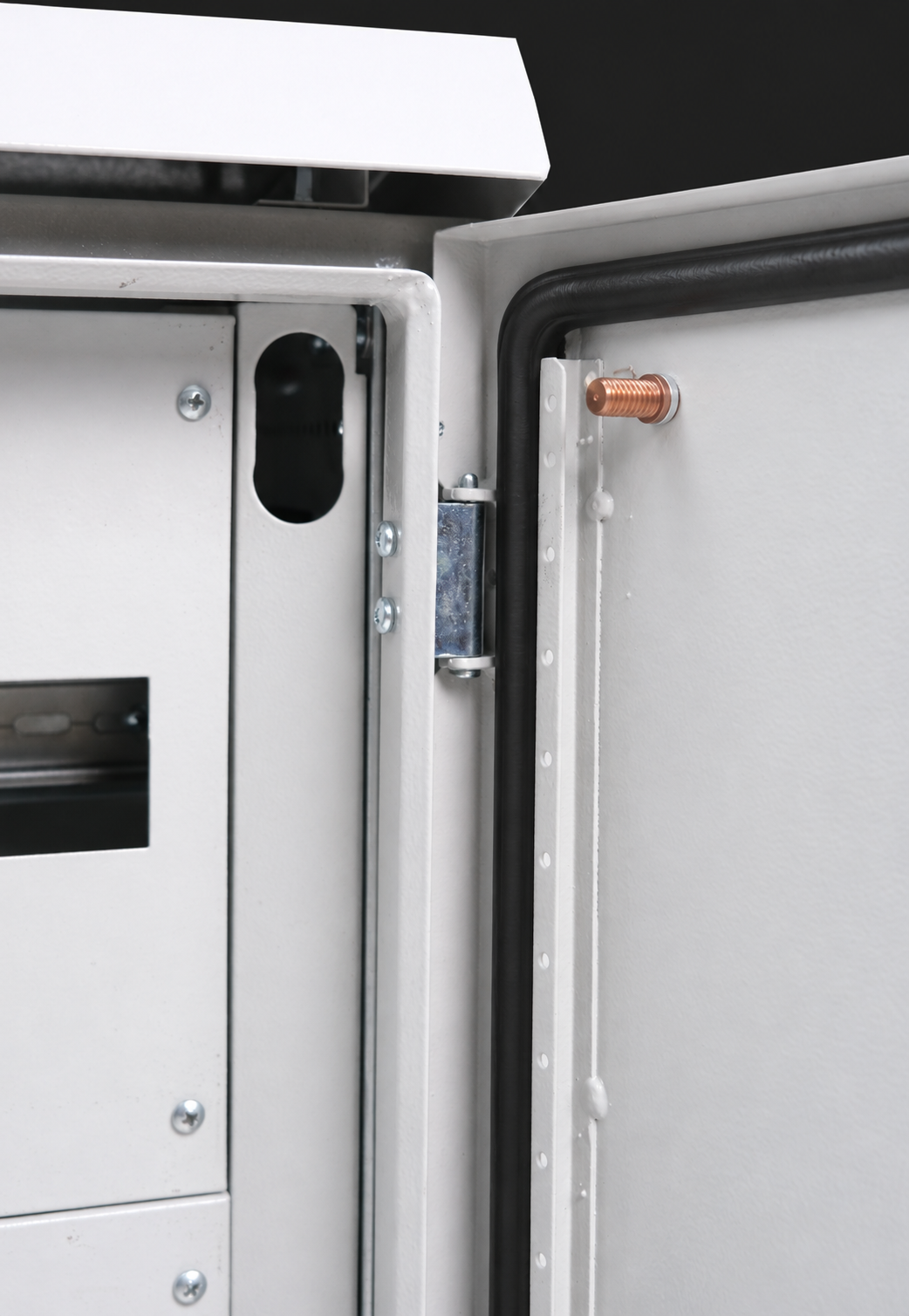

Poliüretan Dökme Conta
Kapı üzerine kesintisiz olarak uygulanan poliüretan dökme conta, toz, su ve dış ortam etkilerine karşı yüksek sızdırmazlık sağlar.

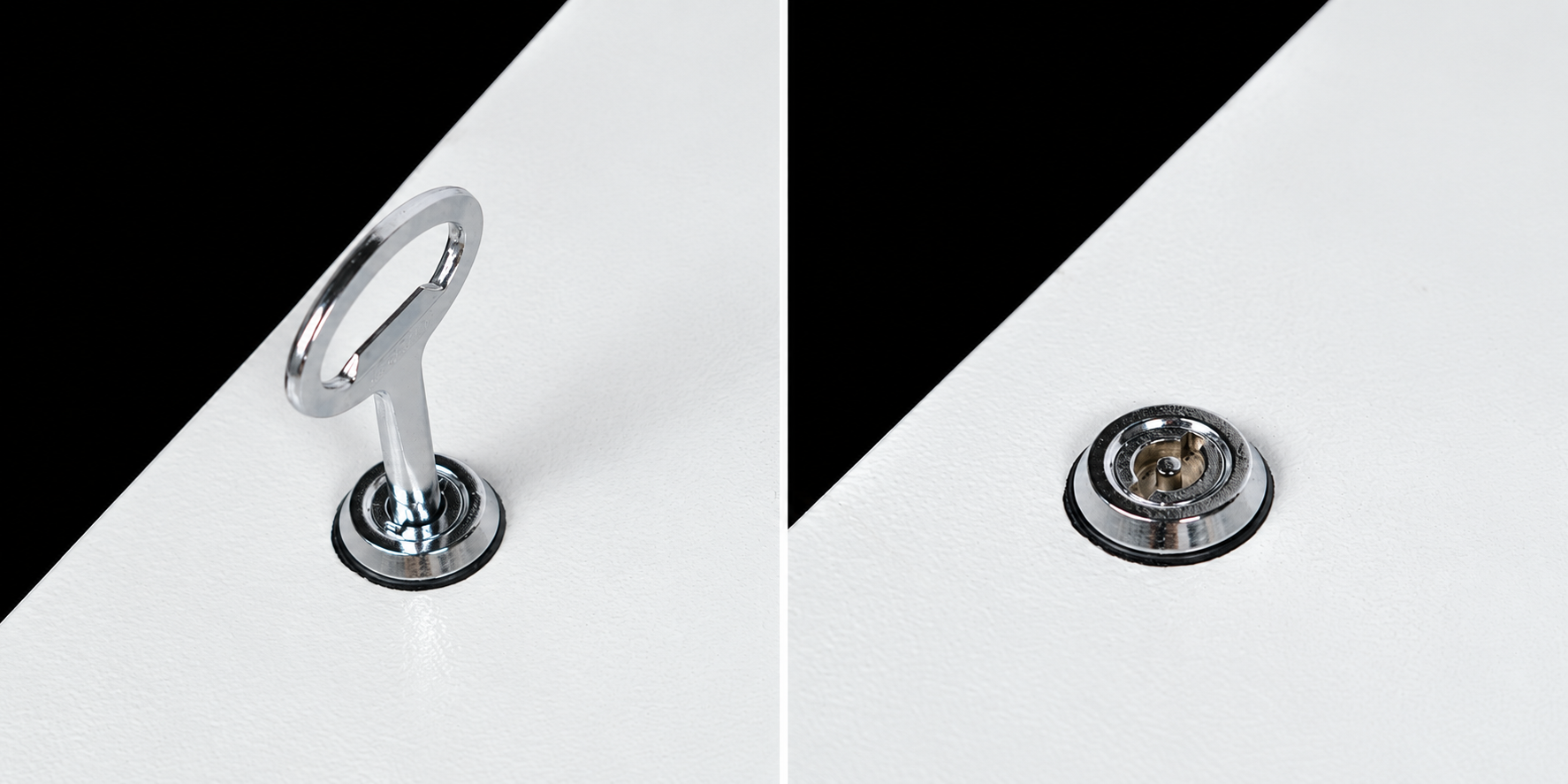

Özel Kilit
Dayanıklı metal gövdeli özel kilit sistemi, pano içerisine kontrollü erişim sağlarken güvenli ve pratik kullanım sunar

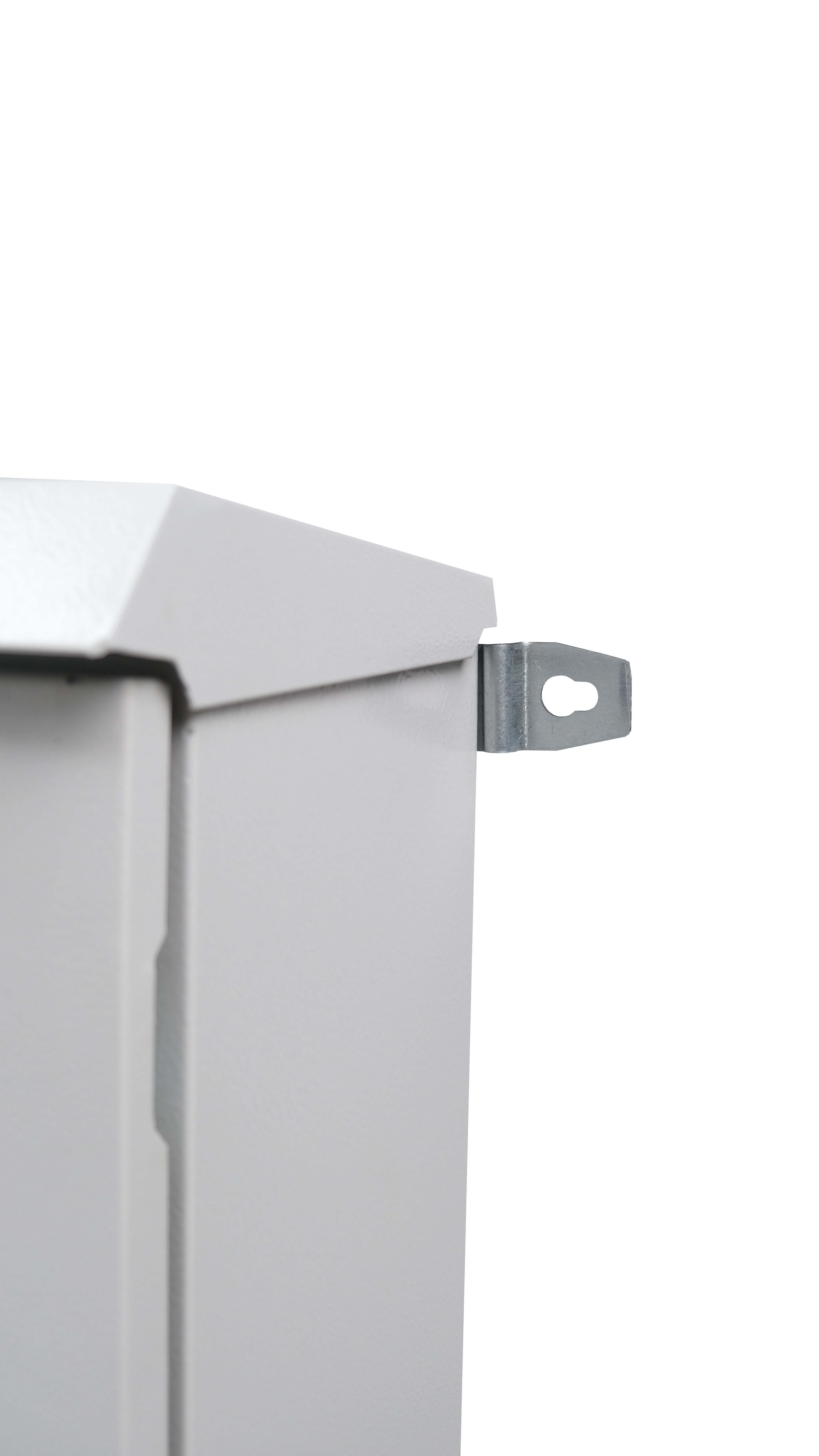

Duvar Askı Aparatı
Galvaniz sacdan üretilen duvar askı aparatları, panonun duvara sağlam ve güvenli şekilde sabitlenmesine olanak sağlar.

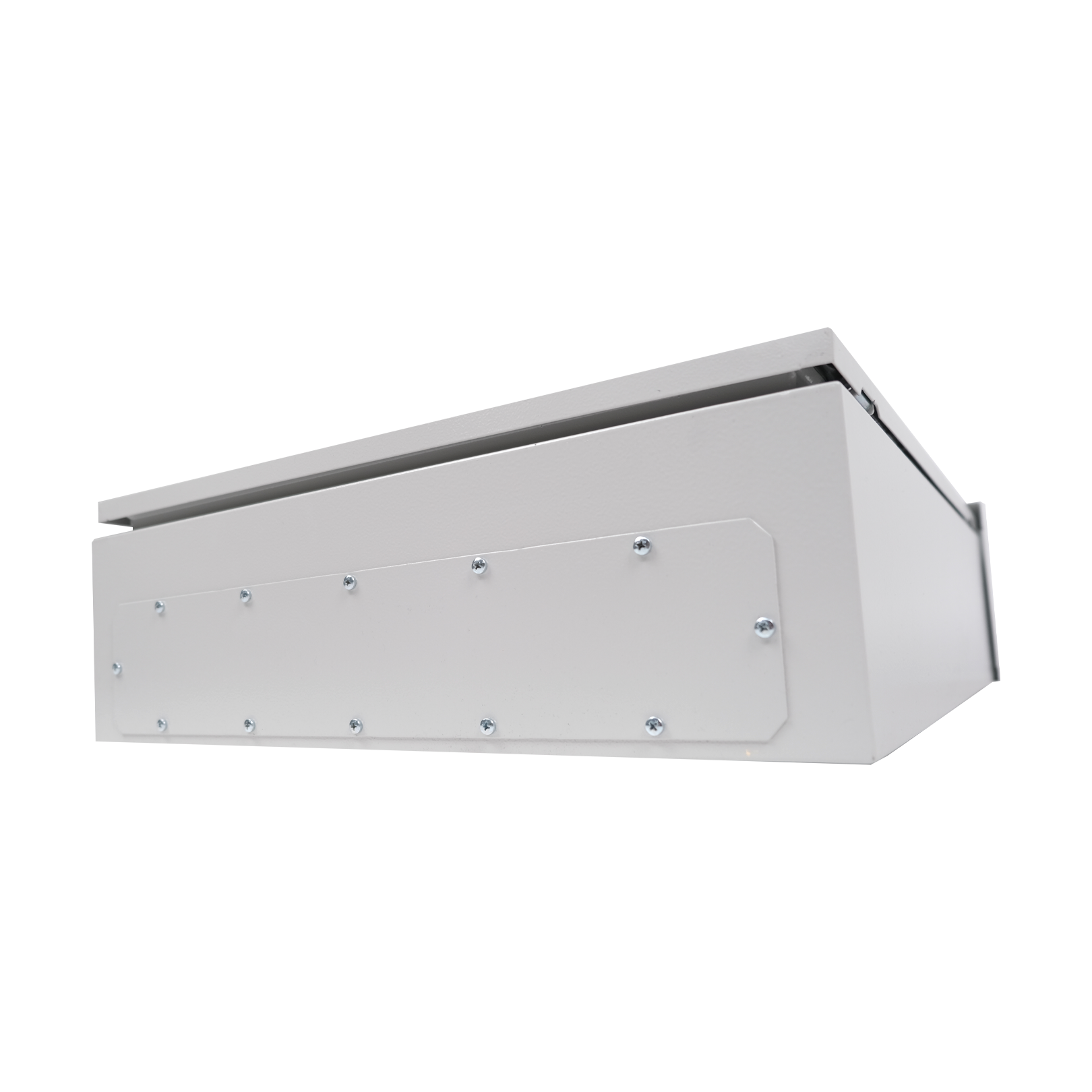

Alt Kablo Rakor Plakası
Sökülebilir alt kablo rakor plakası, enerji ve kontrol kablolarının pano içerisine düzenli şekilde alınmasını kolaylaştırır ve kablo giriş uygulamalarında esneklik sağlar.

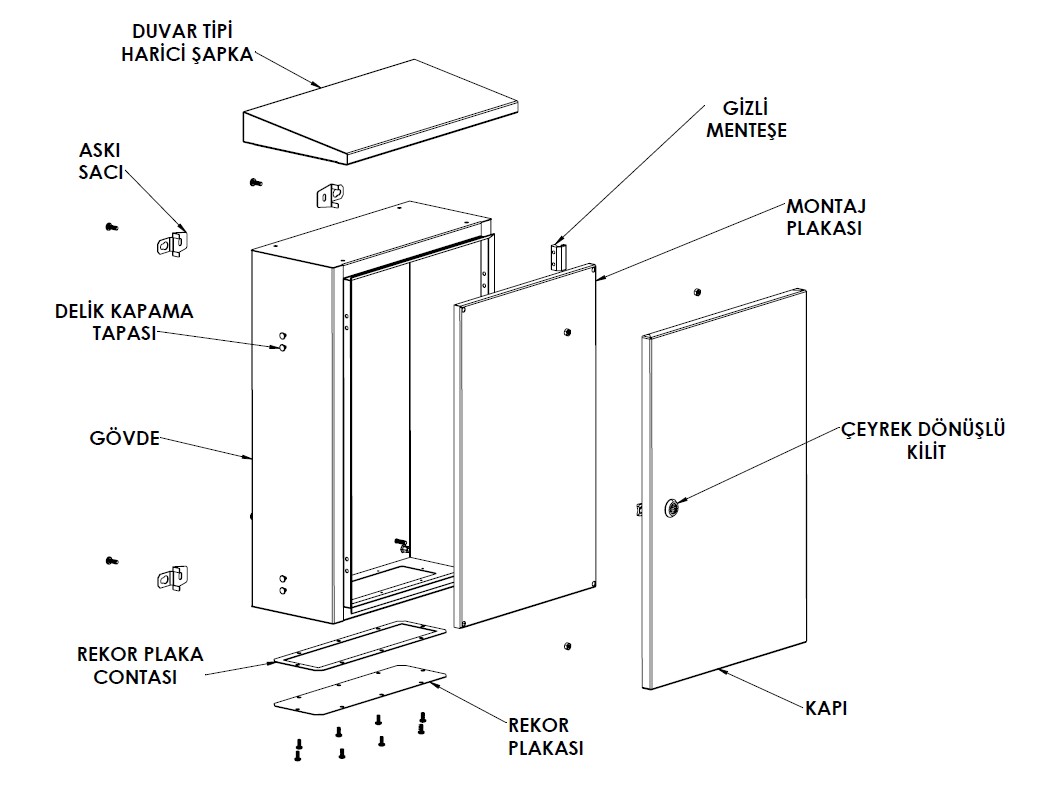

Duvar Tipi Harici Şapka ;
Pano duvara montajlı istenildiğinde , gövde arka kısımla şapka arkası aynı düzlemde diğer kenarları 15 – 20 mm çıkıntılı olan duvar tipi harici şapka kullanılmaktadır . Harici şapka kaynaklı yapıda olup , pano üst sacındaki deliklere perçin somun ve cıvata ile montajı yapılmaktadır .

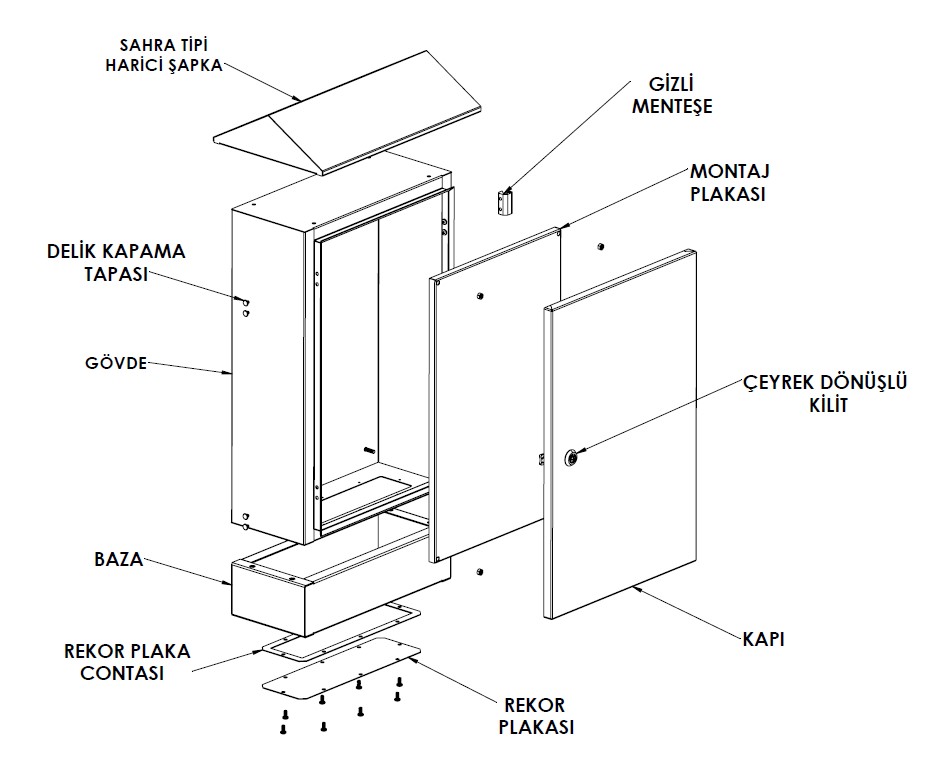

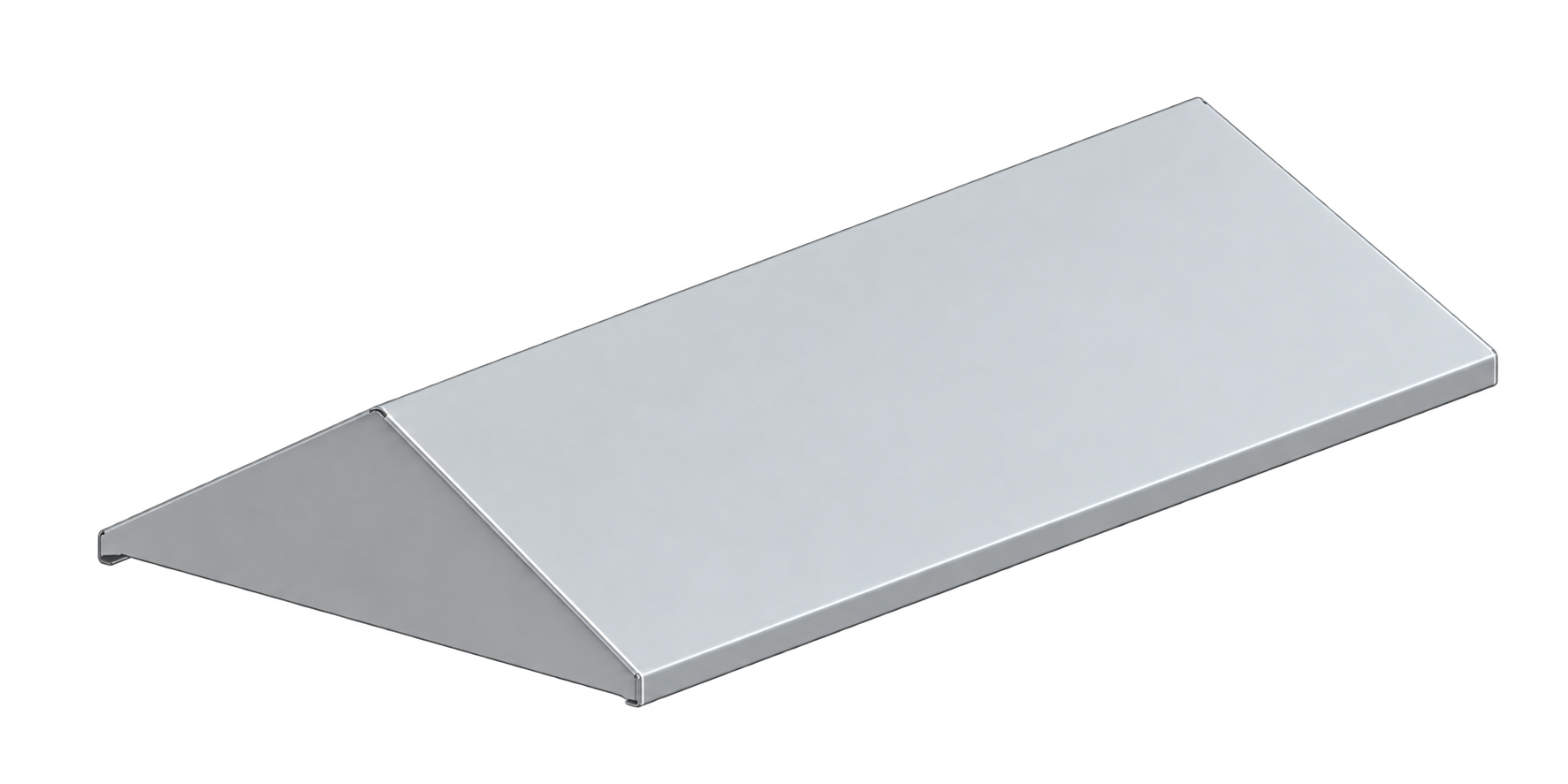

Sahra Tipi Harici Şapka ;
Pano zemine montajlı istenildiğinde dış ortamlarda kullanıma uygun sahra tipi şapka kullanılmaktadır . Şapka kaynaklı yapıda olup , pano üst sacındaki deliklere perçin somun ve cıvata ile montajı yapılmaktadır . Sahra tipi şapka panonun tüm kenarlarından 15 – 20 mm çıkıntılı olacak şekilde üretimi yapılmaktadır .

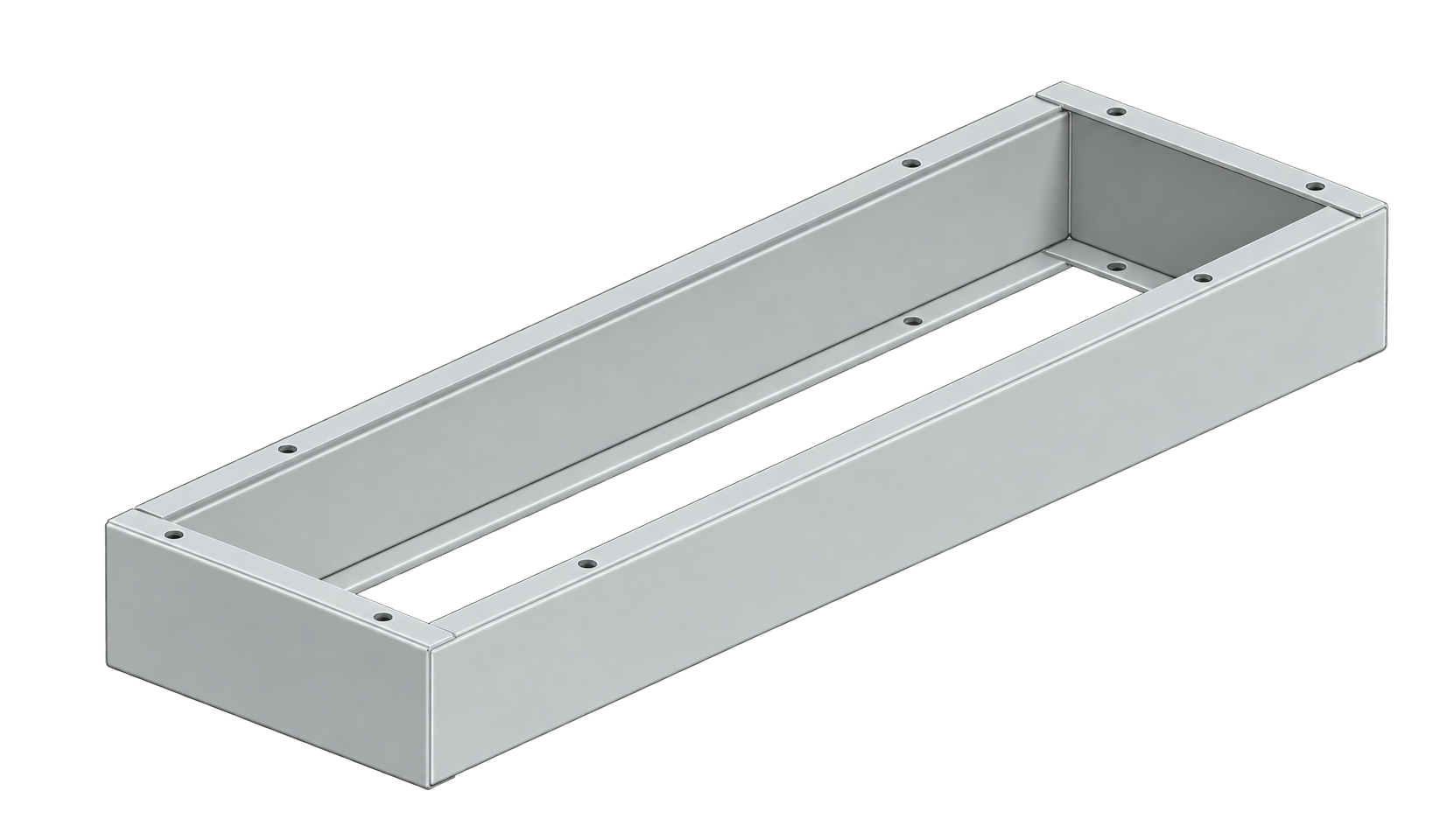

Monoblok Baza ;
Monoblok panolar zemine montajlı istenildiğinde , pano taban kısmında baza kullanılmaktadır . Baza 2 mm kalınlıkta ve bükümlerle mukavemeti artırılmış kaynaklı yapıdadır . Standart olarak panonun alt sacındaki deliklere perçin somun ve cıvata ile montajı yapılmaktadır . Fakat panoda kullanılacak ekipmanlara ve ağırlığına göre baza gövdeye kaynaklı olarak montajı yapılmaktadır . Baza yüksekliği standart olarak 100 mm ’ dir . Müşteriden gelecek bilgilere ve isteğe göre de farklı yüksekliklerde üretim yapılmaktadır .
